Solenoid là một thuật ngữ quen thuộc trong lĩnh vực cơ khí, điện tử và ô tô. Với vai trò quan trọng trong việc kiểm soát dòng chảy lưu chất, van solenoid không chỉ là một linh kiện nhỏ bé mà còn là yếu tố then chốt trong nhiều hệ thống tự động hóa. Vậy Solenoid là gì? Cấu tạo, nguyên lý và ứng dụng thực tế của thiết bị này trên xe ô tô là như nào? Cùng tìm hiểu chi tiết qua bài viết dưới đây nhé!

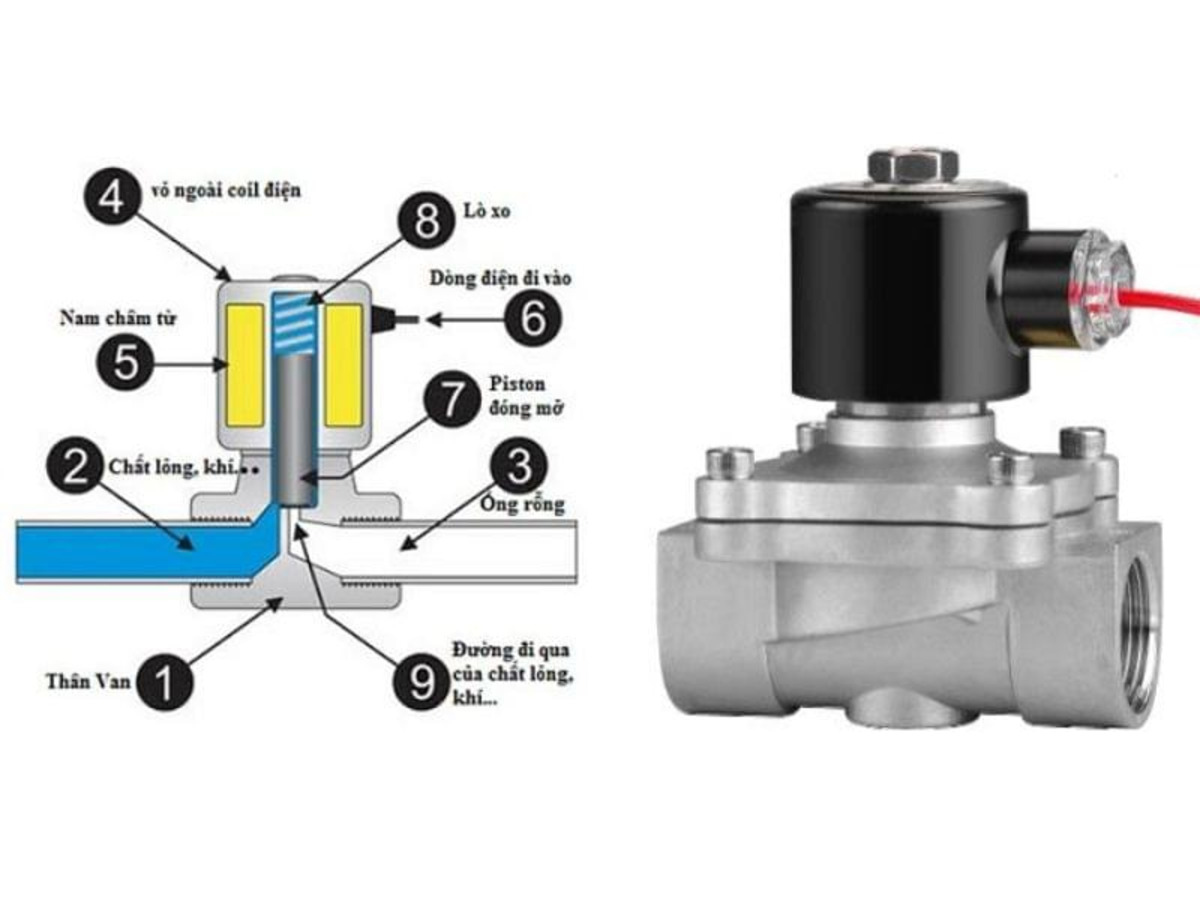

1. Khái quát về solenoid valve và các dòng van phổ biến hiện nay
Solenoid valve hay van solenoid là là một thiết bị cơ điện dùng để kiểm soát dòng chảy của chất lỏng hoặc khí bằng năng lượng điện. Van được điều khiển bằng điện, sử dụng cuộn dây điện (solenoid) để tạo ra từ trường, từ đó kiểm soát dòng chảy của lưu chất như nước, dầu, khí nén hoặc nhiên liệu.
Van solenoid có thể được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm trạng thái hoạt động, nguyên lý đóng mở và số lượng cổng kết nối:
1.1. Theo nguyên lý đóng mở
Van solenoid được phân loại theo nguyên lý hoạt động thành ba loại chính, dựa trên cách mà lực từ trường và áp suất được sử dụng để điều khiển van. Cụ thể như sau:
- Van đóng mở trực tiếp (Direct Operated): Piston hoặc màng ngăn được nâng lên hoặc hạ xuống trực tiếp bằng lực từ trường của cuộn coil. Loại này hoạt động nhanh và không yêu cầu chênh lệch áp suất để vận hành.
- Van đóng mở gián tiếp (Pilot Operated/Indirect Lift): Van sử dụng áp suất của chính lưu chất để đóng mở. Cuộn coil chỉ điều khiển một van phụ (pilot) nhỏ, từ đó điều khiển áp suất lên màng ngăn chính, giúp van xử lý được áp lực lớn hơn. Loại này thường cần một mức chênh áp tối thiểu để hoạt động hiệu quả.
- Van đóng mở bán trực tiếp (Semi-Direct Lift): Kết hợp cả hai nguyên lý trên. Van có thể hoạt động từ áp suất bằng không, nhưng vẫn sử dụng một phần áp suất lưu chất để hỗ trợ đóng mở, cho phép xử lý áp lực lớn hơn van trực tiếp.

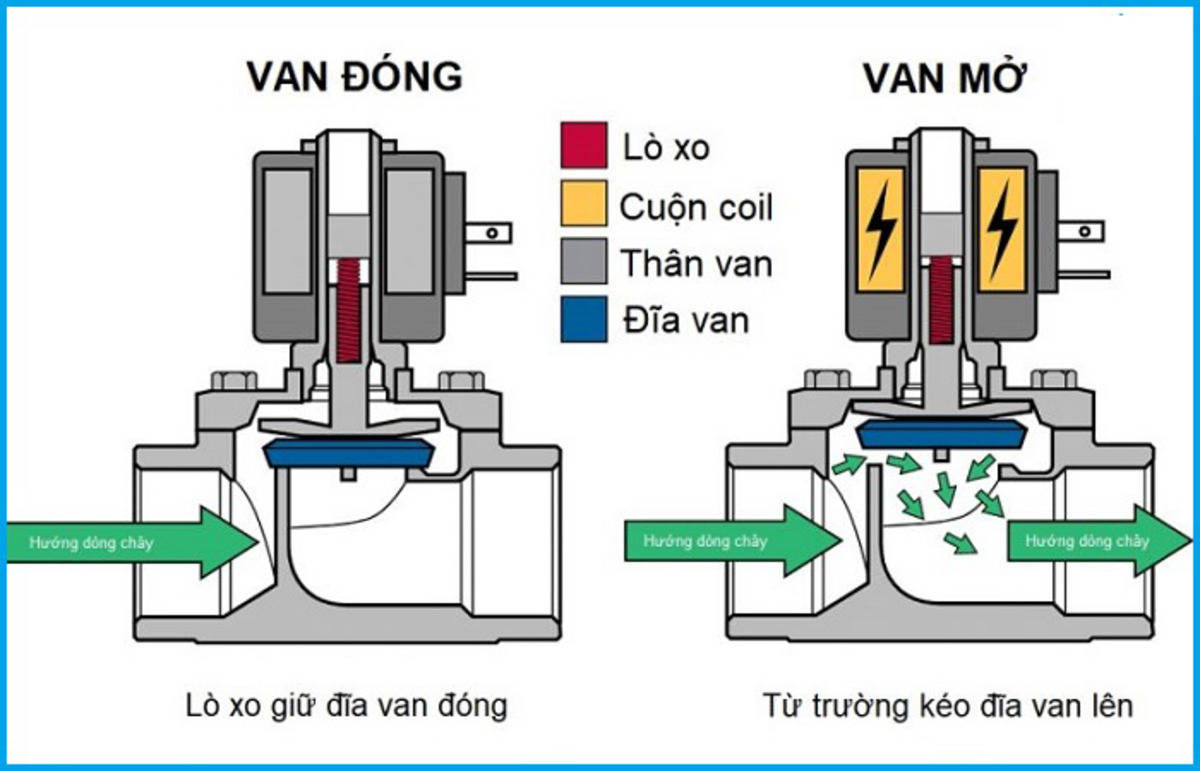

1.2. Theo trạng thái mặc định
Dựa trên trạng thái mặc định khi không có dòng điện, van solenoid được chia thành hai loại cơ bản, giúp đảm bảo an toàn và phù hợp với nhu cầu dòng chảy liên tục.
- Van solenoid thường đóng (Normally Closed – NC): Van đóng khi không có điện, chỉ mở khi cấp điện cho solenoid. Loại này an toàn hơn trong các hệ thống cần tránh rò rỉ khi mất điện.
- Van solenoid thường mở (Normally Open – NO): Ngược lại, van mở khi không có điện và đóng khi cấp điện. Phù hợp cho các hệ thống cần dòng chảy liên tục.

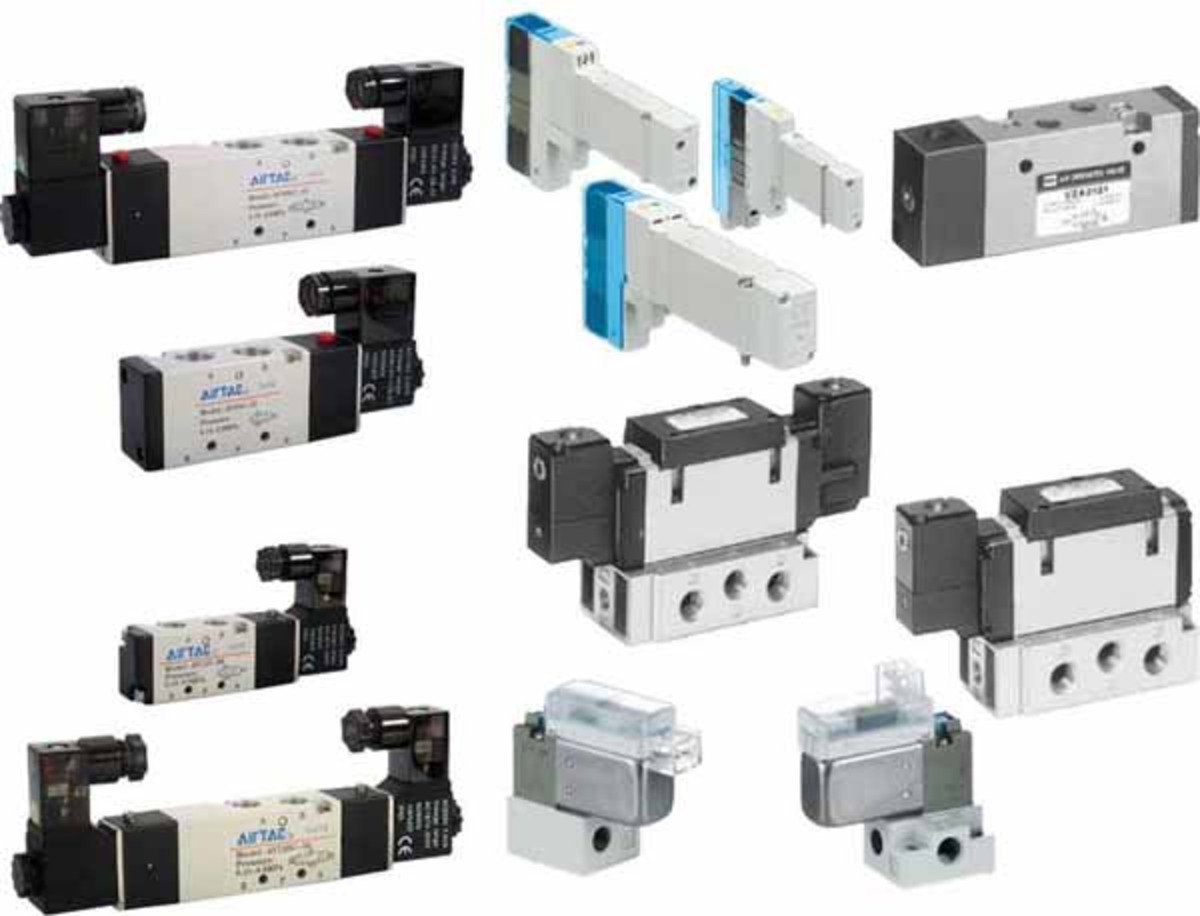

1.3. Theo số cổng và vị trí
Van solenoid được phân loại dựa trên số lượng cổng kết nối và vị trí làm việc, giúp chúng phù hợp với các ứng dụng từ đơn giản đến phức tạp trong hệ thống khí nén và tự động hóa.
- Van 2/2 (2 cổng, 2 vị trí): Loại van có thiết kế đơn giản nhất, dùng cho nước, dầu, khí
- Van 3/2 (3 cổng, 2 vị trí): Thường dùng trong hệ thống khí nén để điều khiển xi lanh khí nén đơn.
- Van 5/2 (5 cổng, 2 vị trí): Phổ biến trong tự động hóa công nghiệp, điều khiển xi lanh khí nén.
Ngoài ra, van solenoid còn được phân loại theo điện áp sử dụng, như 12V, 24V DC hoặc 220V AC, tùy thuộc vào nguồn điện sẵn có. Việc chọn loại van phù hợp phụ thuộc vào ứng dụng cụ thể, chẳng hạn trong ô tô thường dùng loại trực tiếp hoặc gián tiếp cho hệ thống phun xăng. Phân loại đa dạng này giúp van solenoid ứng dụng rộng rãi, từ công nghiệp đến dân dụng.
2. Phân tích chi tiết van solenoid trong hệ thống kỹ thuật
Để hiểu rõ hơn về van điện từ solenoid, ta cùng đi sâu vào cấu tạo chi tiết, nguyên lý hoạt động và các ứng dụng thực tế, đặc biệt trong ngành ô tô.

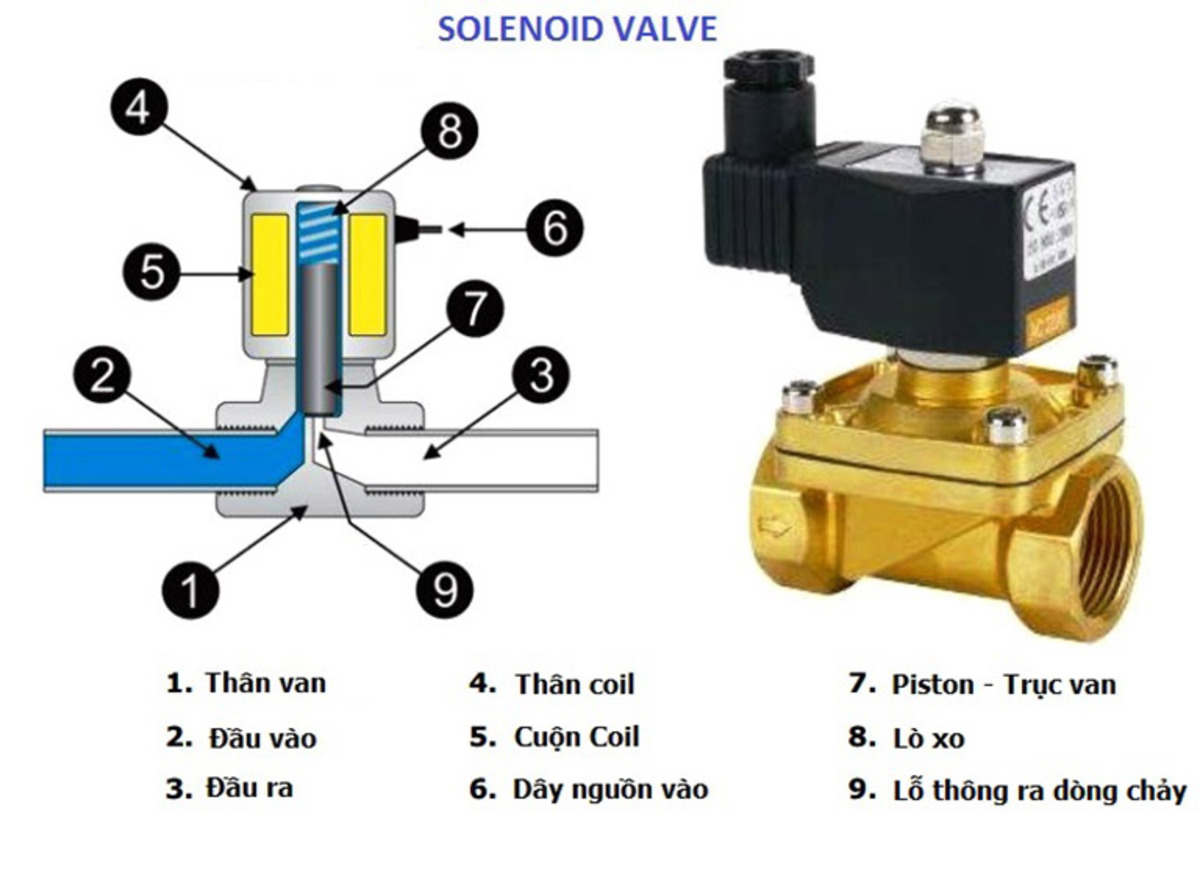

2.1. Các bộ phận chính của van solenoid
Cấu tạo của van solenoid khá đơn giản nhưng tinh tế, bao gồm các bộ phận chính sau đây, giúp nó hoạt động hiệu quả trong môi trường khắc nghiệt.
- Thân van (Valve Body): Phần vỏ bên ngoài, thường được làm từ đồng, inox, nhựa hoặc gang, có các cổng kết nối (ren hoặc bích) để lắp vào hệ thống đường ống.
- Cuộn dây điện từ (Solenoid Coil): Là một cuộn dây đồng được quấn quanh một lõi rỗng. Khi cấp điện, cuộn dây tạo ra từ trường mạnh mẽ. Cuộn dây thường được bảo vệ bằng lớp cách điện và có thể thay thế dễ dàng.
- Ống dẫn hướng (Sleeve Assembly/Core Tube): Một ống rỗng làm bằng vật liệu không nhiễm từ, nằm bên trong cuộn dây, chứa piston/lõi van và lò xo.
- Lõi van/Piston (Plunger/Piston): Một thanh kim loại (thường là sắt từ) có thể di chuyển tự do bên trong ống dẫn hướng. Lực từ trường sẽ hút hoặc đẩy bộ phận này.
- Lò xo (Spring): Thường làm bằng thép không gỉ, có nhiệm vụ đưa piston/lõi van trở về vị trí ban đầu khi ngắt điện (đối với van thường đóng/mở).
- Đệm kín/Gioăng làm kín (Seal/Diaphragm): Bộ phận làm kín, thường làm bằng cao su (NBR, EPDM, Viton…) hoặc PTFE, được gắn ở đầu piston để chặn kín cửa van khi đóng.
- Cổng van/Lỗ van (Orifice): Lỗ thông hơi hoặc đường dẫn lưu chất chính mà piston sẽ đóng hoặc mở.
Cấu tạo này làm cho van solenoid nhỏ gọn, dễ lắp đặt, với kích thước từ vài cm đến lớn hơn tùy loại. Ví dụ, trong ô tô, van solenoid thường có thân van bằng kim loại để chịu nhiệt độ cao từ động cơ. Để hình dung rõ hơn, hãy xem hình ảnh minh họa cấu tạo van solenoid.
2.2. Cơ chế hoạt động và cách vận hành của van solenoid
Nguyên lý hoạt động của van solenoid dựa trên định luật Faraday về điện từ trường. Khi cấp điện cho cuộn dây solenoid, dòng điện chạy qua tạo ra từ trường mạnh, hút lõi sắt từ di chuyển. Sự di chuyển này kéo theo màng van mở hoặc đóng, cho phép hoặc ngăn chặn dòng chảy lưu chất.
- Trạng thái nghỉ (chưa cấp điện): Tùy thuộc vào thiết kế (thường đóng NC hoặc thường mở NO), lò xo sẽ giữ piston ở vị trí đóng hoặc mở cửa van.
- Khi cấp điện: Dòng điện chạy qua cuộn dây điện từ tạo ra một từ trường (nam châm điện).
- Khi ngắt điện: Từ trường biến mất, lực lò xo sẽ ngay lập tức đẩy piston trở về vị trí ban đầu (trạng thái nghỉ).
Đối với van gián tiếp, solenoid mở van pilot nhỏ, tạo chênh lệch áp suất để mở van chính, tiết kiệm năng lượng. Thời gian phản hồi thường dưới 1 giây, làm cho van solenoid lý tưởng cho tự động hóa. Nguyên lý này đơn giản nhưng hiệu quả, với ưu điểm như đóng mở nhanh, độ bền cao (hàng triệu chu kỳ) và tiêu thụ điện thấp.
2.3. Vai trò và ứng dụng của van solenoid trên ô tô
Van solenoid được sử dụng rộng rãi trong cả dân dụng và công nghiệp nhờ khả năng điều khiển từ xa, độ tin cậy cao và tốc độ chuyển đổi nhanh, đặc biệt là trong ngành ô tô. Các ứng dụng phổ biến bao gồm:
- Hệ thống phun nhiên liệu (Fuel Injection): Van solenoid điều khiển lượng nhiên liệu phun vào buồng đốt, đảm bảo tỷ lệ không khí-nhiên liệu tối ưu, giảm tiêu hao và khí thải.
- Hộp số tự động (Automatic Transmission): Van solenoid kiểm soát dòng dầu thủy lực để chuyển số, giúp xe chạy mượt mà.
- Hệ thống chống bó cứng phanh (ABS): Điều khiển áp suất phanh, ngăn bánh xe khóa cứng khi phanh gấp.
- Hệ thống điều hòa (Air Conditioning): Van solenoid điều chỉnh dòng gas lạnh, kiểm soát nhiệt độ cabin.
- Hệ thống treo khí nén (Air Suspension): Van solenoid điều khiển dòng khí nén đi vào hoặc ra khỏi các bầu hơi, cho phép điều chỉnh độ cao và độ cứng của hệ thống treo xe.
Ngoài ra, việc duy trì nhiệt độ tối ưu cho khối pin là rất quan trọng đối với hiệu suất, tuổi thọ và an toàn của xe điện. Trong xe điện, van điện từ solenoid dùng trong hệ thống làm mát pin. Ứng dụng này giúp ô tô tiết kiệm nhiên liệu và thân thiện môi trường.
Kết luận
Qua những chia sẻ trong bài viết này, hy vọng bạn đọc đã hiểu hơn về van điện từ solenoid từ định nghĩa, phân loại đến cấu tạo và nguyên lý hoạt động của thiết bị. Đặc biệt, van solenoid đóng vai trò then chốt trong ngành ô tô, từ hệ thống phun nhiên liệu, hộp số tự động, ABS, điều hòa đến làm mát pin trên xe điện, giúp nâng cao hiệu suất, an toàn và thân thiện với môi trường. Nếu bạn đang tìm hiểu về solenoid là gì hoặc cần tư vấn về ứng dụng van điện từ solenoid trong ô tô, hãy để lại bình luận bên dưới để cùng trao đổi nhé!
